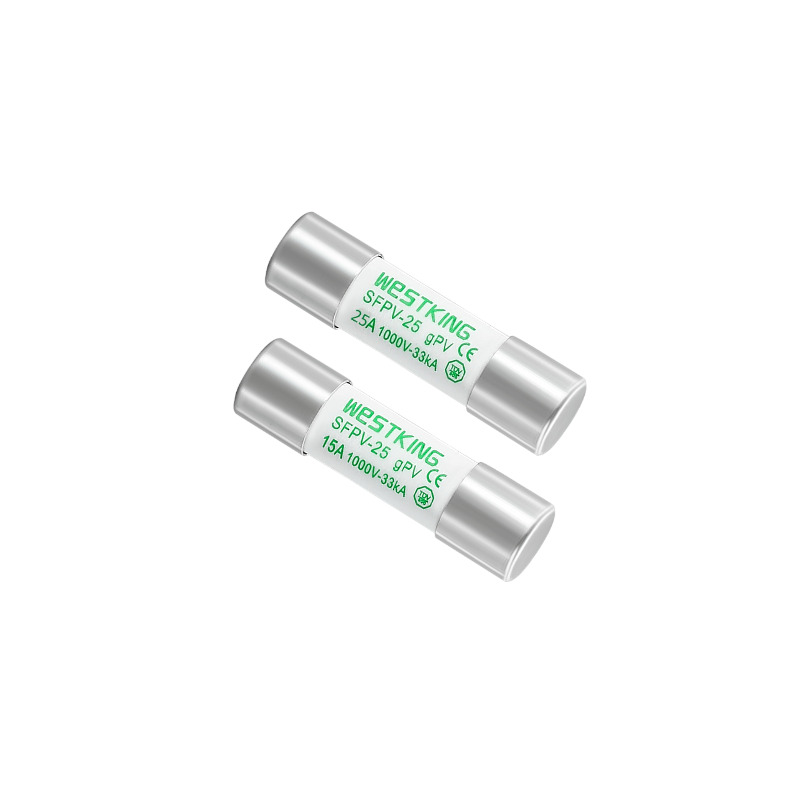

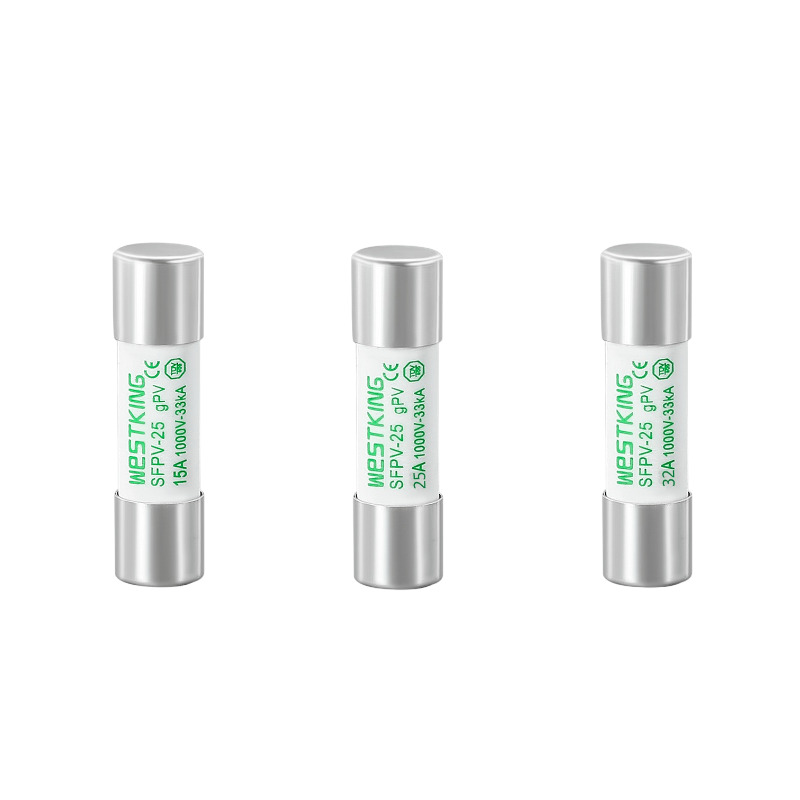

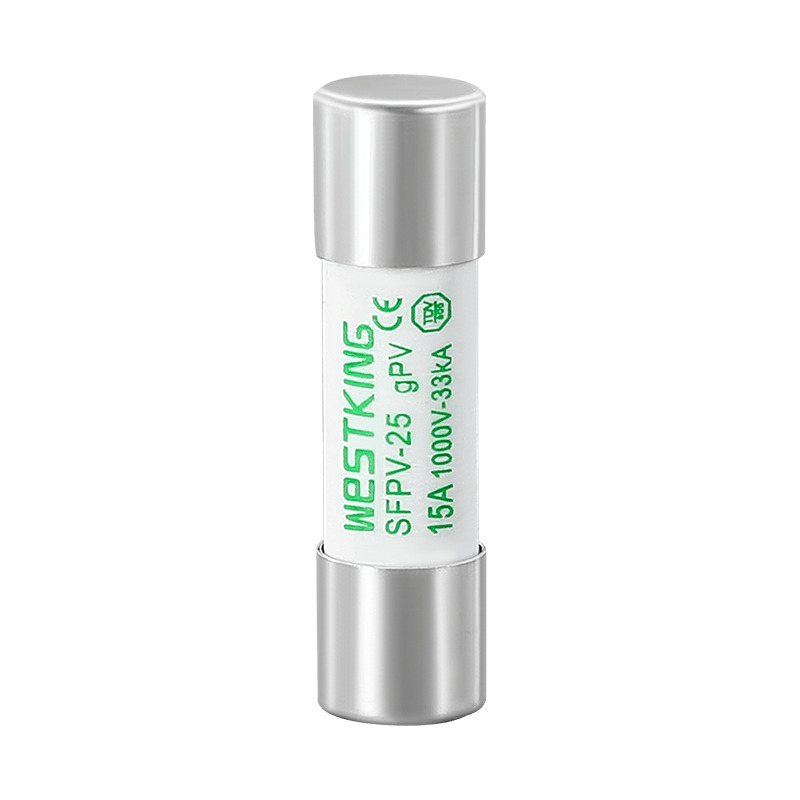

Westking'in Model SFPV-25, fotovoltaik sistemler göz önünde bulundurularak tasarlandı
fotovoltaik kurulumların güvenliğini garanti altına almak üzere tasarlanmış, amaca yönelik bir PV sigorta serisi olarak ortaya çıkıyor. Sofistike tasarımıyla bu sigorta serisi, sıcaklık değişimlerine ve sık akım döngülerine karşı olağanüstü bir dayanıklılık sunarak sistemin uzun süreli dayanıklılığını artırır.Westking'in Model SFPV-25, fotovoltaik sistemleri korumak için özel olarak geliştirildi
fotovoltaik uygulamaların güvenliğini sağlamak için tasarlanmış bir PV sigorta serisidir. Gelişmiş yapısı, sıcaklığa ve akım döngüsüne karşı olağanüstü direnç sağlayarak sistemin ömrünün uzamasına katkıda bulunur. 1000VDC derecesine sahip Model SFPV-25, sigorta nominal akım değerinin 1,35 katı kadar düşük bir minimum kesme kapasitesine sahiptir. Bu, PV dizilerinin ürettiği tipik düşük arıza akımı koşullarında bile güvenli devre kesintisine olanak tanır. Şebekeden bağımsız veya şebekeye bağlı PV sisteminizi, Westking'in Koruma sigorta hattıyla beklenmedik toprak arızalarından ve hat arızalarından koruyun.
• Nominal voltaj: | 1000Vdc |
•Nominal akımlar: | 1A...32A |
•Kullanım kategorisi: | gPV |
•Nominal kesme kapasitesi: | 33 kA |
•Minimum kesinti derecesi: | 1A > 1,45·In 2...32A > 1,35·In |
• Kaynaşmayan akım: | 1,13·In |
•Depolama sıcaklığı: | -40°C ... 90°C |
•Çalışma sıcaklığı : | -40°C ... 85°C |
•Ortam sıcaklığı 25°C'nin üzerindeyse lütfen WESTKING'in sigorta sıcaklığı düzeltme katsayısı tablosuna ve kullanım kılavuzuna bakın.
IEC/EN 60269-1 Sigorta bağlantıları – genel gereksinimler
IEC/EN 60269-6 Güneş fotovoltaik sistemleri için sigorta bağlantıları
UL248-19 Fotovoltaik sigorta bağlantıları
RoHS Uyumlu
Olağanüstü düşük arıza akımı kesme kapasitesi
Sistem ömrünü uzatmak için sağlam yapı
Sıcaklık döngüsüne karşı dayanıklı
Aşırı sıcaklıklarda garanti edilen güvenilir performans
Hat içi PV modülleri için koruma
Birleştirici kutu uygulamalarına uygun
Tüm fotovoltaik sistemlere uygulanabilir
PV sistemlerinin dizi/dizi düzeyinde koruma sağlar
İnverterler ve akü şarj kontrolörleri ile uyumlu
TÜV CE
is09001 iatf16949
Çin
Anma akımı | I2t(A2'ler) | Güç kaybı (w) 1,0 inç | Net ağırlığı | |
Erime | Takas | |||
1 A | 5 | 16 | 0.9 | 10 gr |
2A | 8 | 32 | 1.0 | |
3 A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10 A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Tanım:
1.Sigorta -5°C ila 40°C sıcaklık aralığında normal şekilde çalışır ve herhangi bir ek düzeltme gerekmez.
2. İzin verilen kullanım koşulları -40°C ila 85°C'dir.
3. İzin verilen kullanım koşulları dahilinde bu tabloya bakın.
Bu kılavuz, güneş fotovoltaik enerji üretimi koruması amacıyla tasarlanmış gPV 1000Vdc 10x38mm sigorta bağlantısı ve sigorta tutucusu için tasarlanmıştır.
1.Çalışma Koşulları
1.1 Ortam Hava Sıcaklığı
Normal kullanım koşulları: Ortam hava sıcaklığı 40°C'yi geçmez; 24 saat boyunca ortalama ortam hava sıcaklığı 35°C'yi aşmaz; yıl içinde ölçülen daha düşük bir ortalama değer; minimum ortam hava sıcaklığı -5°C'den az değildir. İzin verilen kullanım koşulları: -40°C ila 85°C.
1.2 Rakım
Normal kullanım koşulları: Kurulum yüksekliği 2000 m'yi geçmez. İzin verilen kullanım koşulları: 2000m ila 4500m. Yükseklik parametresinin düzeltilmesi: Daha yüksek rakım öncelikle yalıtımın bozulmasına, zayıf ısı dağılımı koşullarına ve hava basıncında değişikliklere yol açar.
a) Her 100 metrelik yükseklik artışında sigortanın sıcaklık artışı 0,1k - 0,5k artar.
b) Yüksekliğin her 100 metre artışında ortam sıcaklığı ortalaması yaklaşık 0,5k azalır.
c) Genellikle açık ortamlarda kullanılan sigortalar, yüksekliğin nominal akım üzerindeki etkisini göz ardı edebilir ve yine de standart koşulları seçebilir.
d) Kapalı ortamlarda kullanılan sigortaların, panonun ortam hava sıcaklığı veya iç sıcaklığı rakımla önemli ölçüde azalmıyorsa ve hala 40°C'nin üzerine çıkabiliyorsa, nominal akımın düşürülmesi gerekir. Rakımın her 1000 metre artışında nominal akım %2 - %5 oranında azalır.
1.3 Atmosfer Koşulları
Normal kullanım koşulları: Hava temizdir ve 40°C ortam hava sıcaklığında bağıl nem %50'yi aşmaz; daha düşük sıcaklıklarda daha yüksek bağıl neme izin verilir; bu koşullar altında sıcaklık değişimlerinden dolayı ara sıra orta derecede yoğuşma meydana gelebilir. Normal kullanım koşulları: %95'e kadar bağıl nem ile belirgin bir yoğuşma olmaz.
2.Kurulum Koşulları
Sigorta, fiili duruma bağlı olarak özel kurulumla yatay veya dikey olarak kurulmalıdır. Elektriksel açıklık 8 mm'den az olmamalı ve kaçak mesafesi 10 mm'den az olmamalıdır. PV Sigortanın kurulum kategorisi Sınıf III'tür. Kurulum koşulları aşağıdaki gibidir:
a) Belirgin titreşim ve şokun olmadığı bir yerde.
b) Patlama tehlikesi olmayan ve metalleri aşındırabilecek veya yalıtımı bozabilecek (iletken tozlar dahil) gaz veya toz içermeyen bir ortamda.
c) Yağmur veya kar girişinin olmadığı bir yerde.
3. Kurulum Yöntemi:
a) TH35 standart ray montajı;
b) Vida özellikleri: M5;
c) Önerilen montaj torku: 2,0 N·m;
d) Tork toleransı: ± %3.
4. Paketleme ve Depolama
Ambalaj: WESTKING'in PV Sigortaları, yağmura, neme dayanıklılık ve kırılganlığa ilişkin güvenlik etiketleriyle birlikte oluklu kağıt iç kutular ve dış kartonlarla gelir.
Depolama: Sıcaklık: -40°C ila 40°C; Bağıl nem 40°C'de %70'i, 30°C'de %80'i ve 20°C'nin altında %90'ı aşmaz; neme dayanıklı, sıvı suyla temastan ve nem emiliminden kaynaklanan deformasyondan kaçının; yanmaz.
5. Kullanım ve Bakım
PV Sigortaları, güvenli kullanımı sağlamak için bağlantı elemanlarının durumunu kontrol eden profesyonel personel tarafından düzenli olarak temizlenmeli ve bakımı yapılmalıdır. PV Sigorta bağlantısı eridiğinde, onu WESTKING'in PV Sigortasıyla değiştirmeniz önerilir. Sigorta elemanını değiştirirken lütfen PV Sigorta tutucusundaki tozu ve diğer kirletici maddeleri temizleyin
Sigortaları doğru şekilde kullanmanıza yardımcı olacağı için lütfen bu kılavuzu dikkatlice okuyun. WESTKING New Energy Technology Co., Ltd. müşterilerimize yalnızca yüksek kaliteli sigortalar sağlamakla kalmıyor, aynı zamanda kullanıcılara elektrik güvenliği sorunlarını çözmede yardımcı olacak kapsamlı teknik hizmetler de sunuyor. Çin'de DC sigortaları araştıran ve üreten ilk şirket olan WESTKING, yeni enerji elektrik alanı için üstün sigorta ürünleri sağlamaya kararlıdır.
