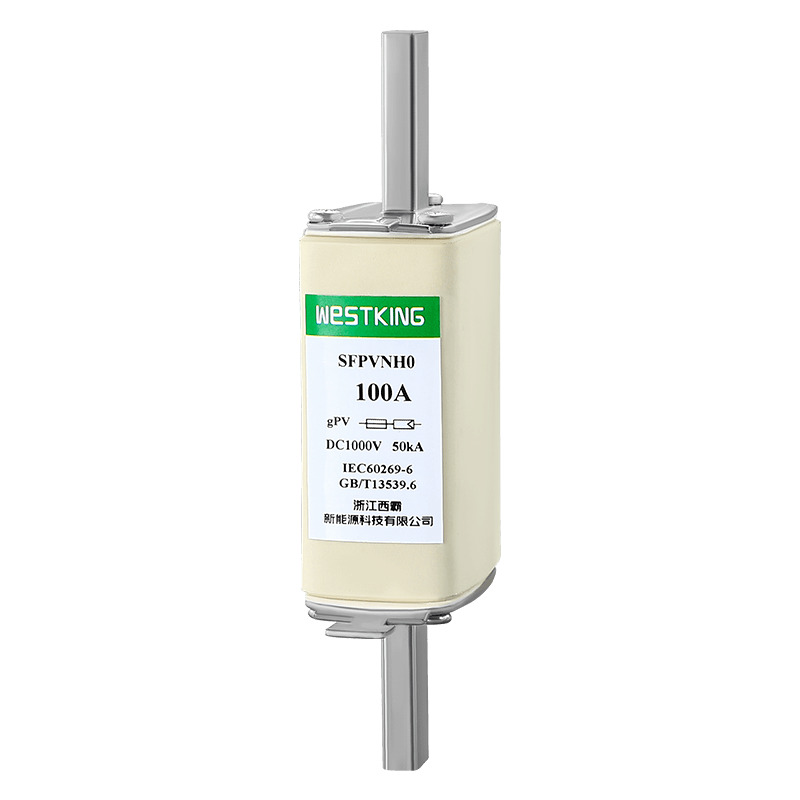

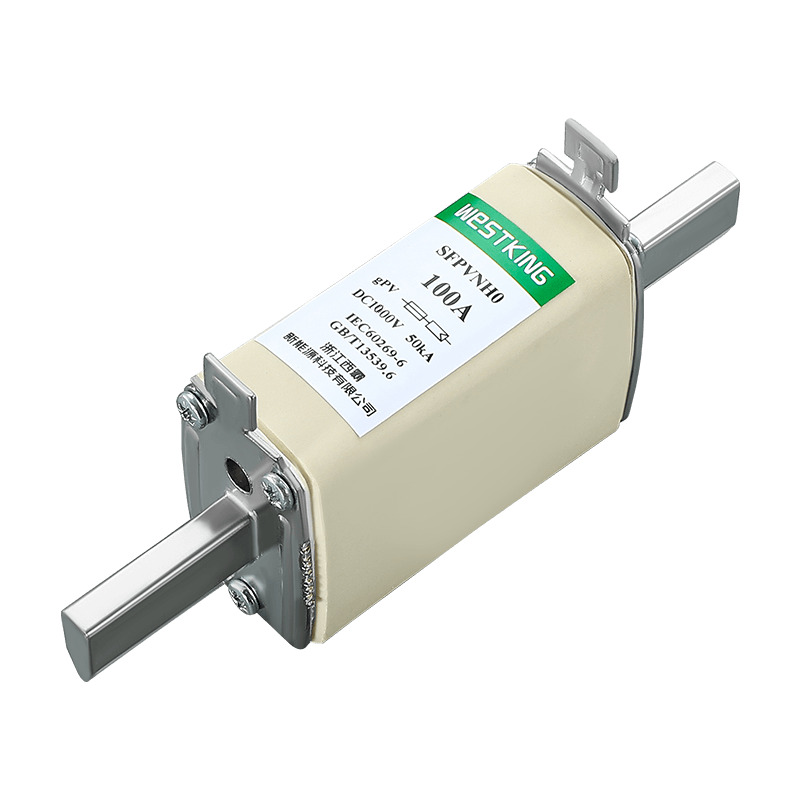

Çin merkezli güvenilir bir tedarikçi olan Westking, yüksek kaliteli 1000Vdc NH0 GPV PV Sigorta Bağlantıları sunmaktadır. Bu sigorta bağlantıları fotovoltaik uygulamalar için tasarlanmış olup güneş enerjisi sistemlerinde güvenilir koruma sağlar. Westking'in mükemmelliğe olan bağlılığıyla bu sigorta bağlantıları endüstri standartlarını karşılar ve güneş enerjisi projeleri için verimli ve güvenli çözümler sunar.
WESTKING'in fotovoltaik kurulumlara yönelik NH0 gPV sigorta bağlantıları, fotovoltaik kurulumların alt dizisinde, dizisinde veya invertör DC girişinde güvenilir bir güvenlik koruma çözümü sağlamak üzere özel olarak tasarlanmıştır. Bu sigortalar, nominal akımın (In) minimum 1,35 katı sigortalama akımıyla aşırı yüklere ve kısa devrelere (IEC 60269 ve UL248-19 Standartlarına göre gPV sınıfı) karşı kapsamlı koruma sağlar. İç basınca ve termal şoka karşı olağanüstü direnç gösteren seramik bir gövdeyle yapılmıştır. Kontaklar gümüş kaplı bakır veya pirinçten yapılırken, eritme elemanları yaşlanmayı önlemek ve elektriksel özellikleri zaman içinde değişmeden korumak için Toshiba Malzemelerinden yapılmıştır. Optimum performans sağlamak için bu sigortalarla birlikte 1000 VDC SFPVNH0B sigorta tabanlarımızı kullanmanızı öneririz.
• Nominal voltaj: | 1000Vdc |
•Nominal akımlar: | 40A...100A |
•Kullanım kategorisi: | gPV |
•Nominal kesme kapasitesi: | 50kA |
•Minimum kesinti derecesi: | 1,35·In |
• Kaynaşmayan akım: | 1.13·In |
•Depolama sıcaklığı: | -40°C ... 90°C |
•Çalışma sıcaklığı : | -40°C ... 85°C |
•Ortam sıcaklığı 25°C'yi aştığında lütfen WESTKING Solar sigorta sıcaklığı düzeltme tablosuna bakın.
IEC/EN 60269-1 Sigorta bağlantıları – genel gereksinimler
IEC/EN 60269-6 Güneş fotovoltaik sistemleri için sigorta bağlantıları
UL248-19 Fotovoltaik sigorta bağlantıları
RoHS Uyumlu
Dünya çapında yaygın olarak kabul gören
Düşük arıza akımlarını kesebilme özelliği
Sıcaklık döngülerine etkili bir şekilde dayanır
Sistemin ömrünü uzatmak için dayanıklılıkla üretilmiştir
Minimum güç kaybıyla yüksek verimlilik
Yer tasarrufu sağlayan kurulum için kompakt tasarım
İnvertörler ve akü şarj kontrolörleri ile uyumlu olan bu cihaz, hat içi PV modülleri için koruma sağlar ve birleştirici kutu uygulamaları için uygundur.
Tüm fotovoltaik sistemlerde kullanıma uygun olup, PV sistemlerinin dizi/dizi düzeyinde koruma sağlar.
TÜV CE
is09001 iatf16949
Çin
Anma akımı | I2t(A2'ler) | Güç kaybı (w) 1,0 inç | Net ağırlığı | |
Erime | Takas | |||
40A | 140 | 1200 | 8.0 | 224g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Tanım:
1.Sigorta -5°C ila 40°C sıcaklık aralığında normal şekilde çalışır ve herhangi bir ek düzeltme gerekmez.
2. İzin verilen kullanım koşulları -40°C ila 85°C'dir.
3. İzin verilen kullanım koşulları dahilinde bu tabloya bakın.
1000Vdc NH0 gPV Sigorta Bağlantısı, 1000VDC gerilim platformunda kullanılmak üzere WESTKING New Energy Technology Co., Ltd. tarafından geliştirilmiş ve üretilmiş kompakt ve yüksek kaliteli bir üründür. 40A-100A gerilim platformuna sahip bu sigorta, küçük boyutu ve yüksek segmentasyon kabiliyeti sayesinde birleştirici kutu uygulamalarında yerden tasarruf sağlayacak şekilde tasarlanmıştır. Devreyi kısa sürede hızlı bir şekilde keserek ekipmanı aşırı akım ve kısa devre arızalarından kaynaklanan hasarlardan etkili bir şekilde koruyabilir. Yüksek kaliteli malzemelerden üretilen bu sigorta bağlantısı mükemmel güvenilirlik ve uzun hizmet ömrü sunar.
