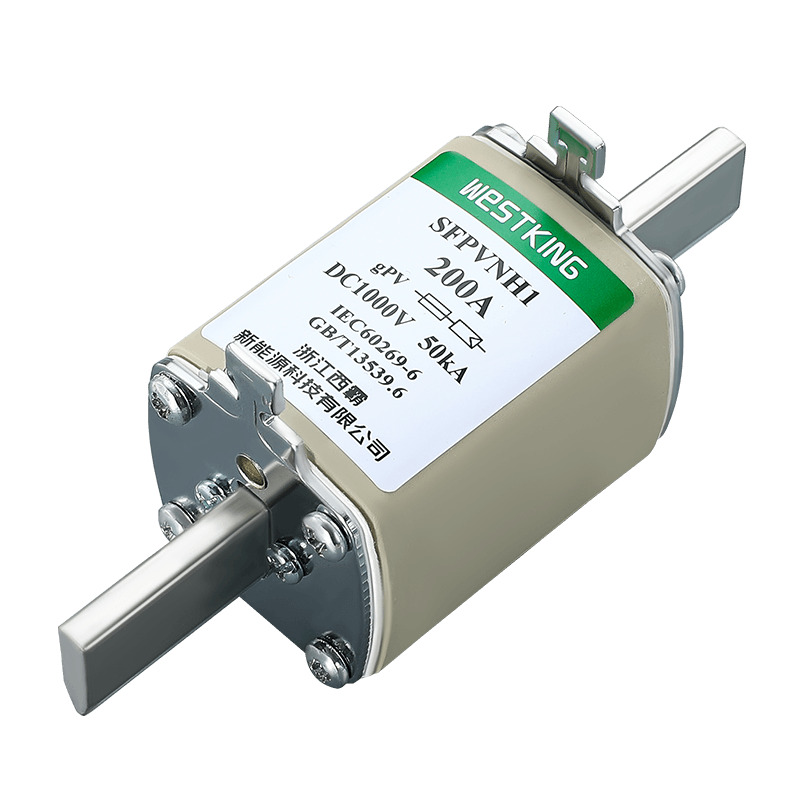

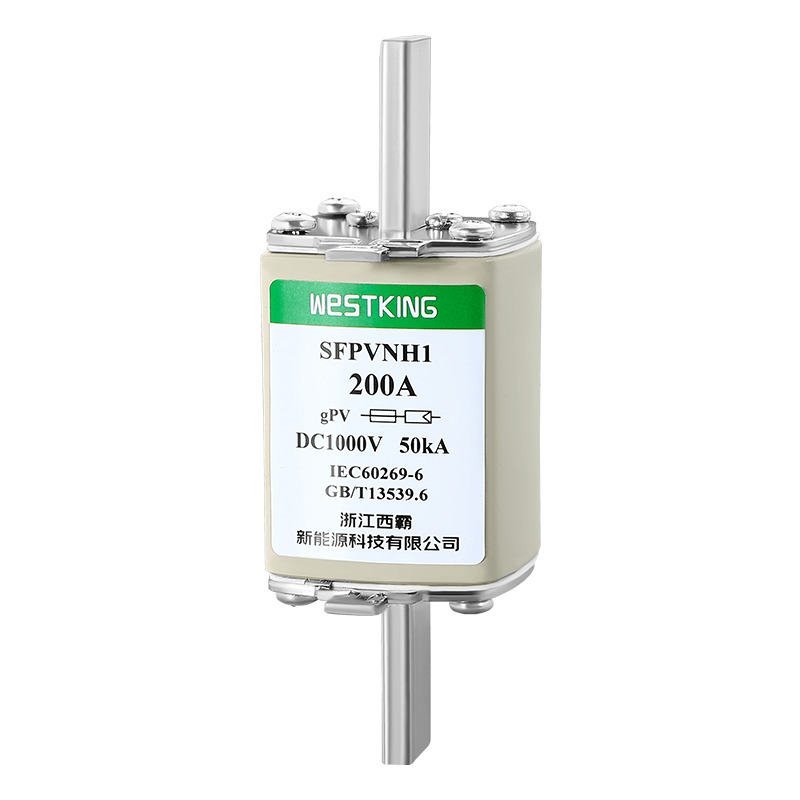

Fotovoltaik sistemlerin korunması için özel olarak tasarlanan WESTKING SFPVNH1 fotovoltaik (PV) sigorta serisi
özel bir çözüm olarak duruyor. Bir PV zinciri boyunca güneş panelleri içindeki kısa devrelere hızlı bir şekilde yanıt vermek üzere tasarlanan WESTKING'in bu sigorta bağlantıları, kategorik olarak birincil sigorta görevi görerek PV zinciri içindeki kabloların korunmasında çok önemli bir rol oynar.WESTKING SFPVNH1 fotovoltaik (PV) sigorta serisi
Fotovoltaik sistemlerin korunması için özel olarak tasarlanmıştır. Bir PV zincirindeki güneş panelinde kısa devre meydana geldiğinde, WESTKING SFPVNH1 sigorta bağlantıları PV zincirindeki kabloları (ana sigorta kategorisi) etkili bir şekilde korur. Bu sigorta serisi, yalnızca PV sigorta boyutu seçimimizi dünya çapında genişletmekle kalmaz, aynı zamanda IEC 60269-6 PV standartlarına uygun bir gPV tipini de benimser. Ayrıca, bu sigortalar aynı zamanda kolay doğrudan montaj için çıkarılabilir kanatlara da sahiptir. Ana özellikleri arasında dünya çapında uyumluluk, düşük arıza akımı kesme kapasitesi, sıcaklık döngüsü direnci, daha uzun sistem ömrü için dayanıklı yapı, minimum güç kaybıyla yüksek verimlilik ve kompakt ayak izi. WESTKING SFPVNH1 fotovoltaik sigorta serisinin iki versiyonu mevcuttur: düz kanatlı ve doğrudan montajlı, çeşitli fotovoltaik sistem uygulamalarının farklı ihtiyaçlarını karşılar.
• Nominal voltaj: | 1000Vdc |
•Nominal akımlar: | 40A...160A |
•Kullanım kategorisi: | gPV |
•Nominal kesme kapasitesi: | 50kA |
•Minimum kesinti derecesi: | 1,35·In |
• Kaynaşmayan akım: | 1.13·In |
•Depolama sıcaklığı: | -40°C ... 90°C |
•Çalışma sıcaklığı : | -40°C ... 85°C |
•Ortam sıcaklığı 25°C'yi aştığında lütfen WESTKING Solar sigorta sıcaklığı düzeltme tablosuna bakın.
IEC/EN 60269-1 Sigorta bağlantıları – genel gereksinimler
IEC/EN 60269-6 Güneş fotovoltaik sistemleri için sigorta bağlantıları
UL248-19 Fotovoltaik sigorta bağlantıları
RoHS Uyumlu
Dünya çapında yaygın olarak kabul gören
Düşük arıza akımlarını kesebilme özelliği
Sıcaklık döngülerine etkili bir şekilde dayanır
Sistemin ömrünü uzatmak için dayanıklılıkla üretilmiştir
Minimum güç kaybıyla yüksek verimlilik
Yer tasarrufu sağlayan kurulum için kompakt tasarım
İnvertör DC girişleri için koruma
Yeniden birleştiricilere yönelik uygulamalar (alt birleştirici, dizi birleştirici, ana birleştirici)
Tüm fotovoltaik uygulamalar için uygundur
is09001 iatf16949
Çin
Anma akımı | I2t(A2'ler) | Güç kaybı (w) 1,0 inç | Net ağırlığı | |
Erime | Takas | |||
40A | 140 | 1200 | 8.0 | 427g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Tanım:
1.Sigorta -5°C ila 40°C sıcaklık aralığında normal şekilde çalışır ve herhangi bir ek düzeltme gerekmez.
2. İzin verilen kullanım koşulları -40°C ila 85°C'dir.
3. İzin verilen kullanım koşulları dahilinde bu tabloya bakın.
1000Vdc NH0 gPV Sigorta Bağlantısı, 1000VDC gerilim platformunda kullanılmak üzere WESTKING New Energy Technology Co., Ltd. tarafından geliştirilmiş ve üretilmiş kompakt ve yüksek kaliteli bir üründür. 40A-100A gerilim platformuna sahip bu sigorta, küçük boyutu ve yüksek segmentasyon kabiliyeti sayesinde birleştirici kutu uygulamalarında yerden tasarruf sağlayacak şekilde tasarlanmıştır. Devreyi kısa sürede hızlı bir şekilde keserek ekipmanı aşırı akım ve kısa devre arızalarından kaynaklanan hasarlardan etkili bir şekilde koruyabilir. Yüksek kaliteli malzemelerden üretilen bu sigorta bağlantısı mükemmel güvenilirlik ve uzun hizmet ömrü sunar.
