Ürünler > Solar PV Sigorta Bağlantısı ve Sigorta Tutucu > Solar 1000VDC PV Sigorta Bağlantısı > 10x38mm 1000VDC PV Sigorta Tutucu

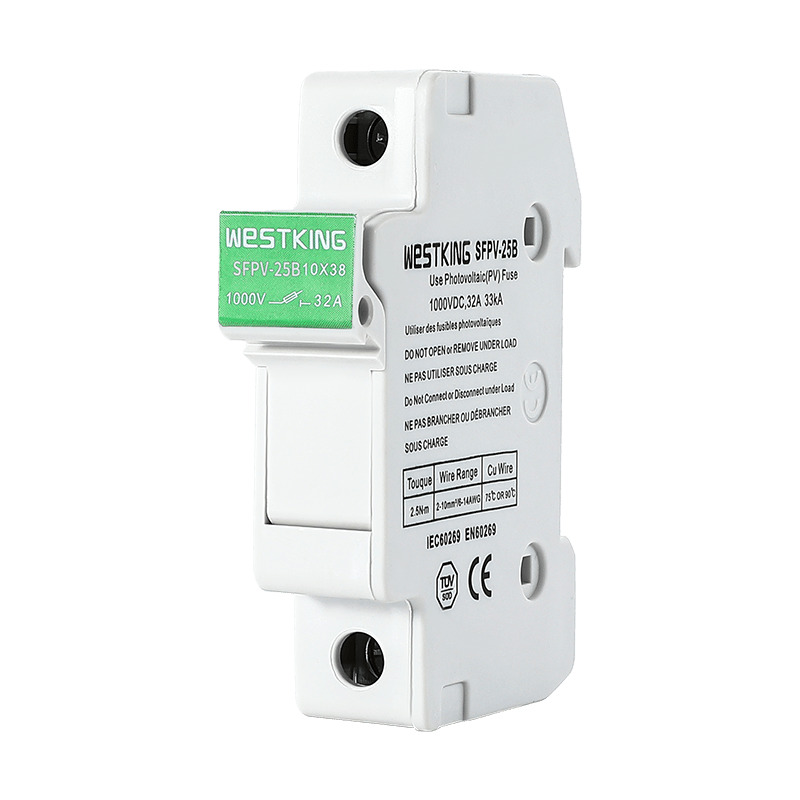

10x38mm 1000VDC PV Sigorta Tutucu
Westking'in en son yeniliğiyle tanışın: her şeyi kapsayan sigorta tutucu serisifotovoltaik sistem koruması için özel olarak tasarlanmıştır. Hassas bir şekilde tasarlanan 10X38mm fotovoltaik sigorta tutucu serisi, fotovoltaik sistemleri korumak için özel olarak üretilmiştir. Modüler bir tasarıma sahip olan bu sigorta tutucuları, IP20 koruma derecesi sunarken sıkı IEC ve UL standartlarını karşılayarak güvenlik ve kullanıcı dostu olmayı ön planda tutar. Onları diğerlerinden ayıran şey, zahmetsiz bakım için yalnızca hafif bir dokunuş gerektiren sezgisel sigorta değiştirme işlevidir.
Talep Gönder
Ürün Açıklaması
Westking yenilikçi ve kapsamlı sigorta tutucusunu piyasaya sürüyorürünler. 10X38mm fotovoltaik sigorta tutucu serisi, özellikle fotovoltaik sistemlerin korunması için tasarlanmıştır. Modüler bir tasarıma sahip olan bu sigorta tutucuları güvenli ve kullanımı kolaydır, IEC ve UL standartlarına uygundur, IP20 koruma sınıfı sunar ve sigorta değiştirme işlevi içerir (yalnızca hafif bir dokunuş gerektirir). 10X38mm PV sigorta tutucu serisi, görsel sigorta kesinti göstergeli veya göstergesiz olarak mevcuttur ve tek kutuplu tasarımda seçilebilir. Sert ve dayanıklı termoplastik malzemeden üretilen Westking'in ürün serisi, sağlamlık ve dayanıklılık sağlar.
Özel öneri: Fotovoltaik sisteminize kapsamlı koruma sağlamak için Westking'in 10X38mm PV sigorta tutucularını ilgili sigortalarla birlikte kullanın.
Teknik veri
| • Nominal voltaj: | 1000Vdc veya 1100Vdc |
| •Nominal akımlar: | 32A |
| •Koruma derecesi: | IP20 |
| •Ürün boyutu: | 10x38mm gPV sigorta bağlantısı |
| •Nominal kesme kapasitesi: | 33kA |
| •Depolama sıcaklığı: | -40°C ... 90°C |
| •Çalışma sıcaklığı : | -40°C ... 85°C |
| • Sigorta tutucusunun güç dağıtımı: | 0,37W |
| •Nominal izolasyon voltajı: | 6kV |
Standartlar
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Sigorta tutucuları
UL4248-19 Fotovoltaik sigorta tutucuları
UL486E Kablolama terminalleri
CSA C22.2 N° 4248-1 Sigorta tutucu düzenekleri
CSA 22.2 N° 65 Kablo konnektörleri
ANAHTAR ÖZELLİKLER/AVANTAJLAR
Yer tasarrufu sağlayan kompakt tasarım
Esneklik için modüler yapı
Kolay entegrasyon için TH35 DIN ray kurulumu
IP20 koruma seviyesi
Parmak korumalı tasarım
Uygun sigorta erişimi
Ek aksesuar gerektirmeden kilitlenebilir
Hem kapalı hem de açık konumlarda kapatılabilir
İsteğe bağlı görsel sigorta göstergesi
PBT plastik malzemeden üretilmiştir
960'a kadar akkor tel yanıcılık indeksine sahip alev geciktirici malzemeler içerir
UYGULAMALAR
1100VDC'ye kadar fotovoltaik uygulamalar
PV dizi/dizi düzeyinde koruma
İnvertör uygulamaları
Birleştirici kutunun çalışması
Sertifikalar
is09001 iatf16949
TÜV CE
Menşei
Çin
ELEKTRİKSEL ÖZELLİKLER
| tip | LED göstergesi | Net ağırlık | paketleme |

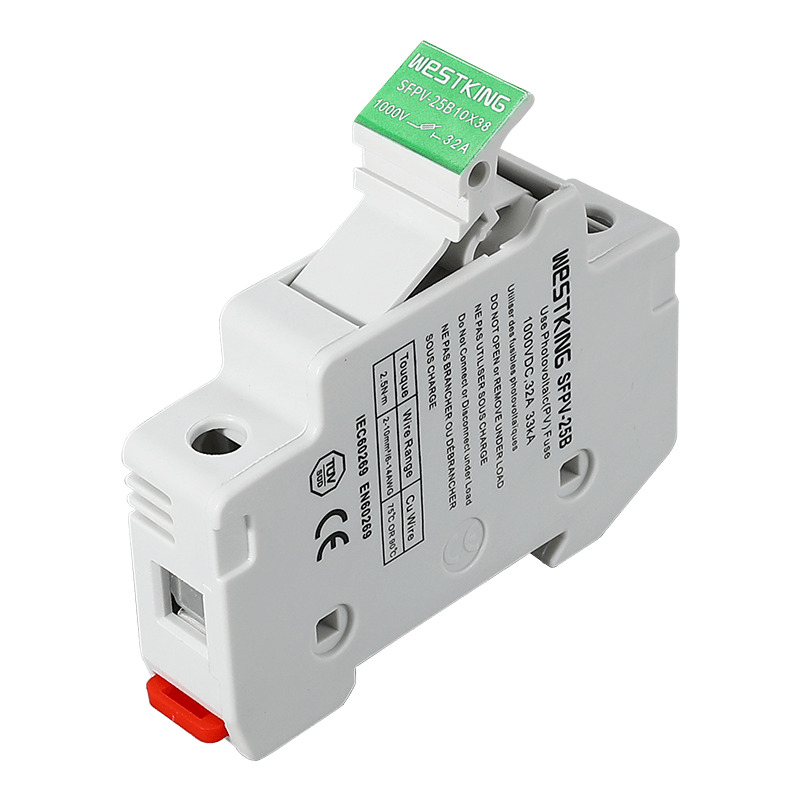

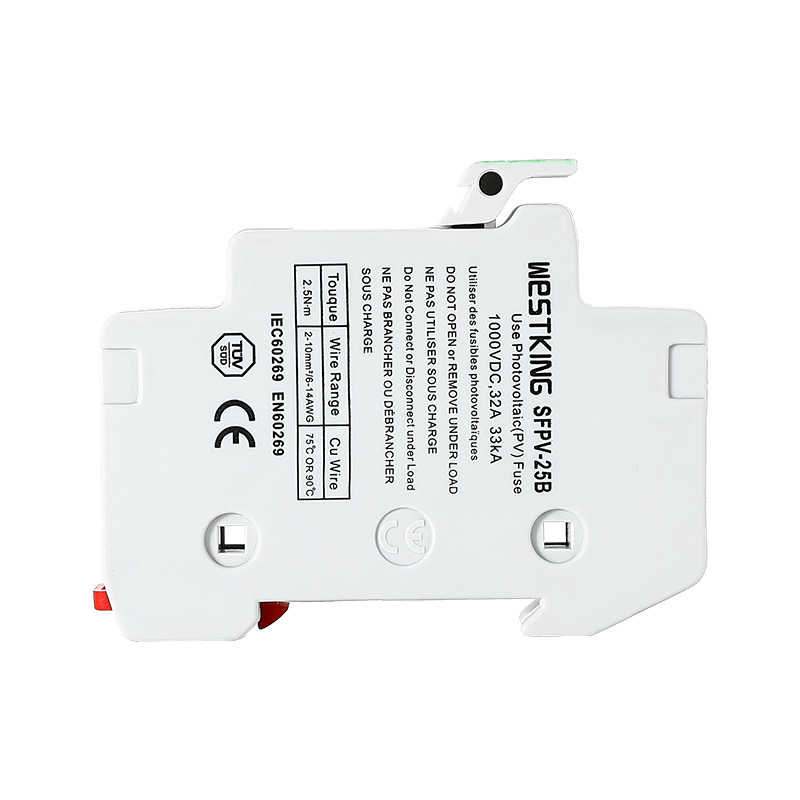

| SFPV-25B-1P | HAYIR | 60g | 12 adet/kutu |
| SFPV-25B-2P | HAYIR | 121g | 6 adet/kutu |
| SFPV-25B-3P | HAYIR | 182g | 4 adet/kutu |
| SFPV-25B-4P | HAYIR | 243g | 3 adet/kutu |

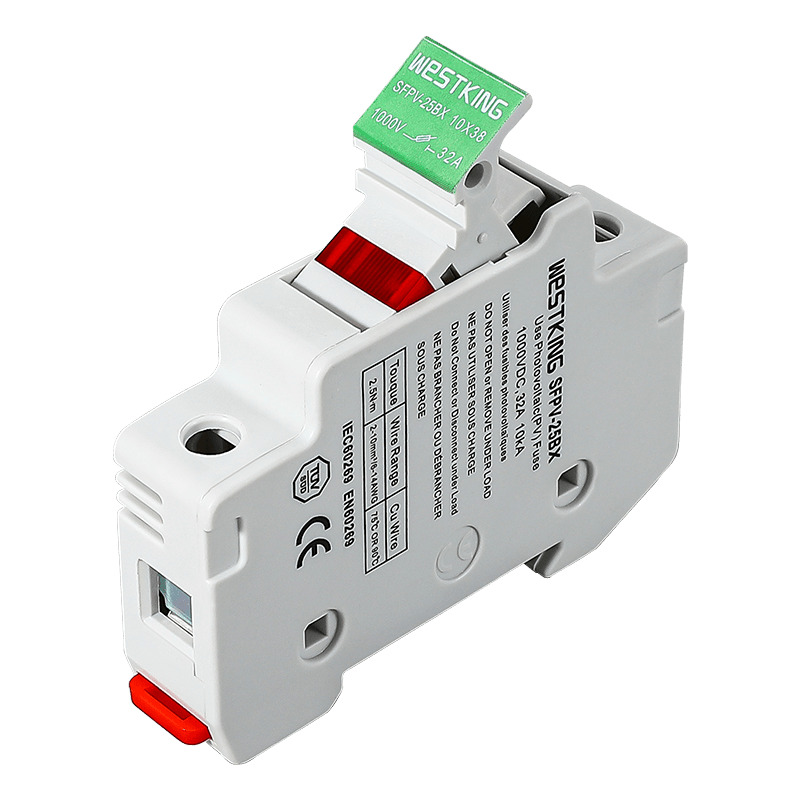

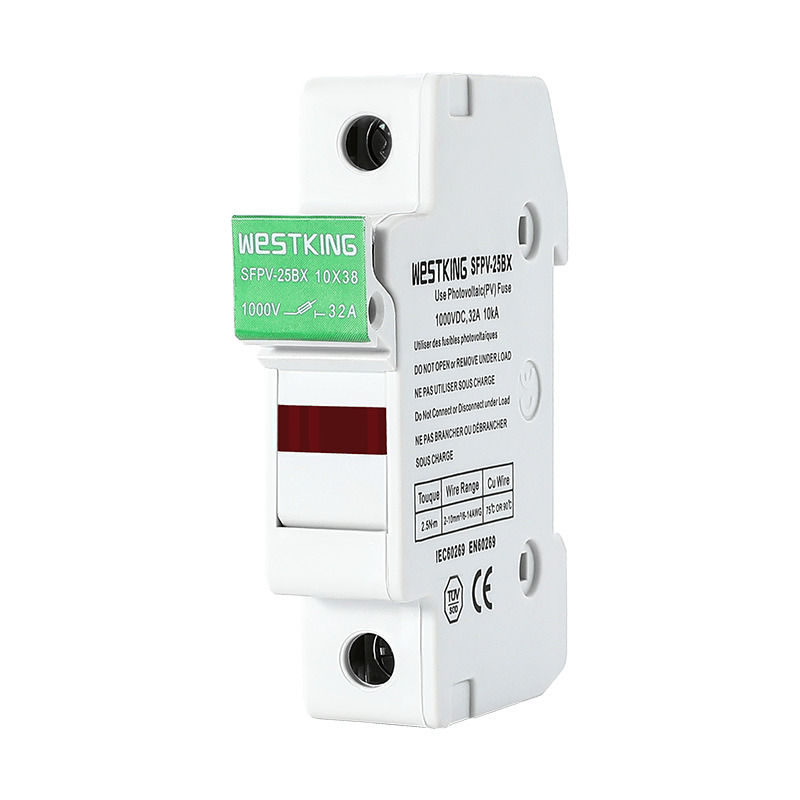

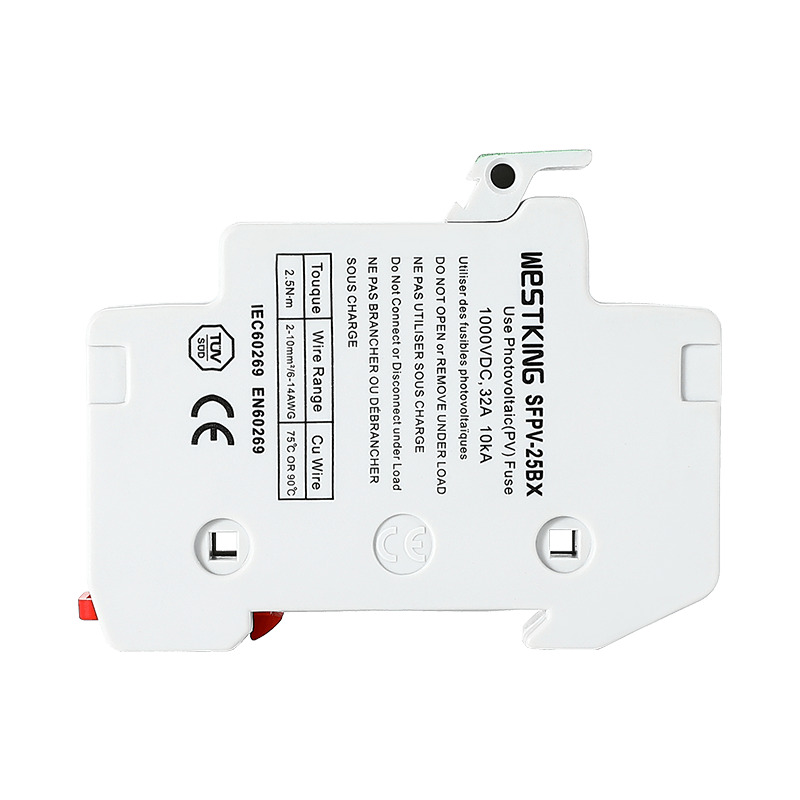

| SFPV-25BX-1P | EVET | 62g | 12 adet/kutu |
| SFPV-25BX-2P | EVET | 125g | 6 adet/kutu |
| SFPV-25BX-3P | EVET | 187g | 4 adet/kutu |
| SFPV-25BX-4P | EVET | 249g | 3 adet/kutu |
Boyutlar (mm)
Uyumlu FUSE tabanları
WESTKING 10X38mm PV sigorta tutucusu, Çin'deki fotovoltaik enerji üretimi uygulamalarında 30 milyon adedi aştı. Fotovoltaik sigortalar tipik olarak dış mekanlarda, önemli sıcaklık farklarının olduğu zorlu ortamlarda kullanıldığından, fotovoltaik sigortaların malzeme seçimine ilişkin katı gereksinimler vardır. Araştırma ve geliştirme aşamasında, WESTKING New Energy Technology Co., Ltd. kapsamlı simüle edilmiş çalışma koşulu testleri ve doğrulamaları gerçekleştirdi. WESTKING, pazardaki gerçek çalışma koşullarına atıfta bulunarak ve çevresel faktörleri göz önünde bulundurarak sonunda zorlu çevresel test koşullarına dayanabilecek bir fotovoltaik tutucu yarattı. Bu, birçok teknik dönüşüm projesi ihale örneğinde ürünlerimiz için kullanıcıların yüksek değerlendirmeleri ile Çin pazarında mükemmel bir ağızdan ağza iletişim ile sonuçlandı.
Aşağıda, kurulum ve kablolama talimatlarının yanı sıra 10X38mm PV sigorta tutucusu uygulama ortamları için çevresel değer kaybı katsayılarının bir tablosu bulunmaktadır. Fotovoltaik sigortaların doğru kullanımı açısından çok önemli olduğundan ve sigorta tutucunun servis ömrünü uzatırken arızaları azaltabileceğinden lütfen dikkatlice okuyun.
Kablolama hakkında
Maksimum sıkma torku: 2Nm
1-16mm² (16-6AWG) boyutunda sert veya çok telli kablolar için WESTKING, maksimum 2x6mm² PZ2 veya 5,5x1mm düz tornavidaların (maksimum çapı 6 mm) kullanılmasını önerir.
WESTKING 10X38mm pv sigorta tutucusu
Değer kaybı katsayısı tablosu
| Ortam sıcaklığı | -40° ila 20°C | 30°C | 40°C | 50°C | 60°C | 70°C | 80°C | 90°C |
| Derecelendirme azaltma faktörü (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
| Nem | %95 | %90 | %80 | %50 | - | - | - | - |
| Derecelendirme azaltma faktörü (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
| Kutup sayısı (yan yana) | Akımın değer kaybı faktörü (lth) |
| 1p-3p | 1 |
| 4P'den büyük veya eşit | 0.9 |
