Westking'in IGBT FUSE 1000VDC'si
güç cihazlarını ve devrelerini korumak için tasarlanmış yüksek voltajlı bir sigortadır. 1000VDC nominal voltajıyla endüstriyel kontrol, güç sistemleri, ulaşım, yeni enerji ve daha fazlası gibi çeşitli yüksek voltaj uygulamalarında kullanıma uygundur. Westking'in IGBT FUSE 1000VDC'si, IGBT modüllerini ve invertör devrelerini etkili bir şekilde koruyarak aşırı gerilim ve aşırı akım arızalarından kaynaklanan hasarları önler. Güneş fotovoltaik enerji üretimi, rüzgar enerjisi, güç elektroniği ekipmanları, iletişim ekipmanları, tıbbi cihazlar, havacılık ve diğer alanlarda yaygın olarak kullanılmaktadır.

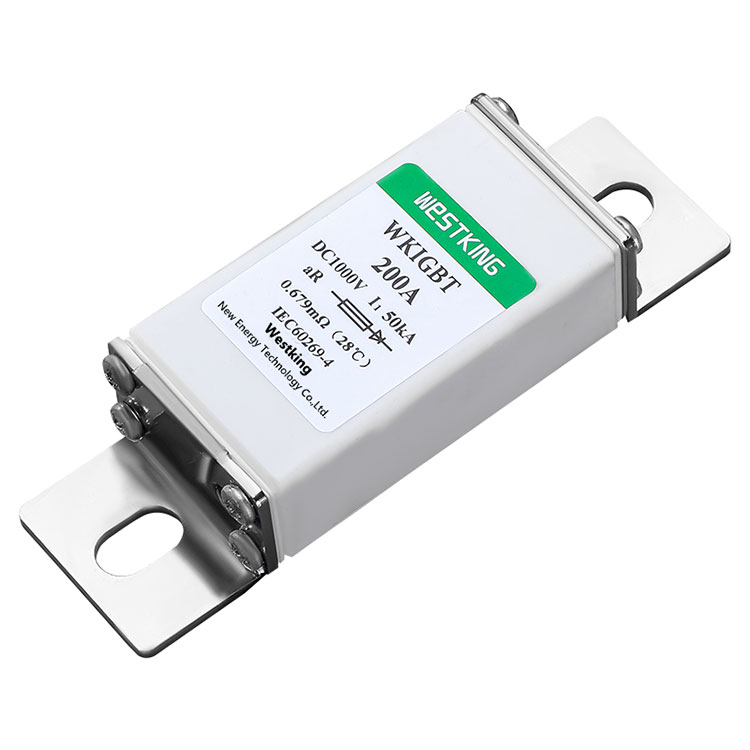

Westking'in yüksek hızlı cıvatalı etiket sigortaları
IGBT modüllerini korumak için özel olarak tasarlanmıştır ve 1000 Vdc'ye ulaşan DC sigorta voltaj değerlerine sahip IGBT invertör devrelerinde kullanım için idealdir. Bu sigortalar düşük endüktansa (≤ 20nH) sahiptir ve bu da onları yüksek hızlı anahtarlama uygulamaları için uygun kılar. Aşırı gerilim ve aşırı akım hatalarına karşı etkin koruma sağlayarak IGBT modüllerinin ve invertör devrelerinin güvenli ve verimli çalışmasını sağlarlar.
• Nominal voltaj: | 1000Vdc |
•Nominal akımlar: | 25A...250A |
•Kullanım kategorisi: | aR |
•Nominal kesme kapasitesi: | 50kA |
IEC/EN 60269-4
RoHS Uyumlu
Yüksek gerilim değeri: Çoğu yüksek gerilim uygulamasının ihtiyaçlarını karşılayan, 1000VDC dereceli yüksek gerilim devreleri için uygundur.
Hızlı tepki: Yüksek hızlı eritme teknolojisini kullanarak, bir arıza oluştuğunda devreyi hızlı bir şekilde keserek ekipmanı ve personel güvenliğini koruyabilir.
Düşük kayıp: IGBT FUSE 1000VDC düşük erime kaybına, zaman içinde istikrarlı performansa ve azaltılmış işletme maliyetlerine sahiptir.
Yüksek güvenilirlik: Yüksek güvenilirlik ve stabilite ile ekipmanın çeşitli çalışma koşullarında normal çalışmasını sağlar.
Kolay kurulum ve bakım: Cıvatalı kurulum yöntemini kullanarak kurulum ve sökme işlemi uygundur. Basit yapısı bakım maliyetlerini de azaltır.
Geniş uygulama alanları: IGBT FUSE 1000VDC endüstriyel kontrol, güç sistemleri, ulaşım, yeni enerji ve diğer alanlarda yaygın olarak kullanılmakta ve yüksek pratik değer sağlamaktadır.
Endüstriyel kontrol: Endüstriyel kontrol sistemlerindeki IGBT modüllerini ve invertör devrelerini korur.
Güç sistemleri: Enerji santralleri, trafo merkezleri ve iletim hatlarındaki güç ekipmanlarını ve devrelerini korur.
Ulaşım: Elektrikli araçlar, trenler ve uçaklardaki yüksek voltaj devrelerini korur.
Yeni enerji: Güneş, rüzgar ve hidroelektrik enerji de dahil olmak üzere yenilenebilir enerji sistemlerindeki yüksek gerilim devrelerinin güvenilirliğini ve emniyetini sağlar.
Haberleşme: Fiber optik ve kablosuz haberleşme cihazları gibi haberleşme sistemlerindeki yüksek gerilim devrelerini korur.
Tıbbi: X-ışını makineleri, ultrason makineleri ve lazer ekipmanı gibi tıbbi cihazlardaki yüksek voltaj devrelerinin güvenilirliğini ve emniyetini garanti eder.
Havacılık: Uzay aracı ve uydulardaki yüksek voltaj devrelerini koruyarak sistemin kararlılığını ve güvenilirliğini sağlar.
Demiryolu taşımacılığı: Çekiş konvertörlerindeki, fren kontrol sistemlerinde ve demiryolu sinyal ekipmanlarındaki yüksek voltaj devrelerini korur.
Elektrik güç elektroniği: Güç amplifikatörlerindeki, sinyal dönüştürücülerdeki ve güç kaynaklarındaki yüksek voltaj devrelerini korur.
Diğer yüksek voltaj uygulamaları: Plazma kesme makinelerini, elektroliz ekipmanlarını ve diğer yüksek voltajlı cihazları içerir
• is09001 iatf16949
Çin
Anma akımı | I2t(A2'ler) | Güç kaybı (w) 1,0 inç | Net ağırlığı | |
Erime | Takas | |||
25A | 19 | 100 | 13.6 | 224g |
32A | 35 | 180 | 16.8 | |
40A | 60 | 300 | 19.0 | |
50A | 130 | 670 | 20.50 | |
63A | 240 | 1200 | 21.0 | |
80A | 500 | 2400 | 26.0 | |
100A | 1000 | 5100 | 31.0 | |
125A | 1850 | 9500 | 33.0 | |
160A | 4000 | 20000 | 36.0 | |
200A | 8400 | 42000 | 43.0 | |
225A | 12500 | 59500 | 44.6 | |
250A | 15500 | 80000 | 47.0 |
