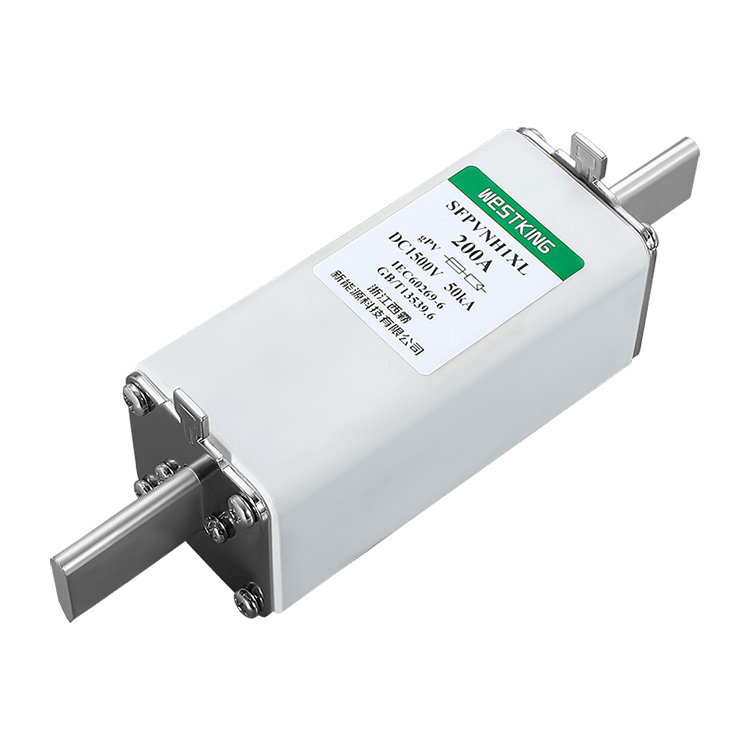

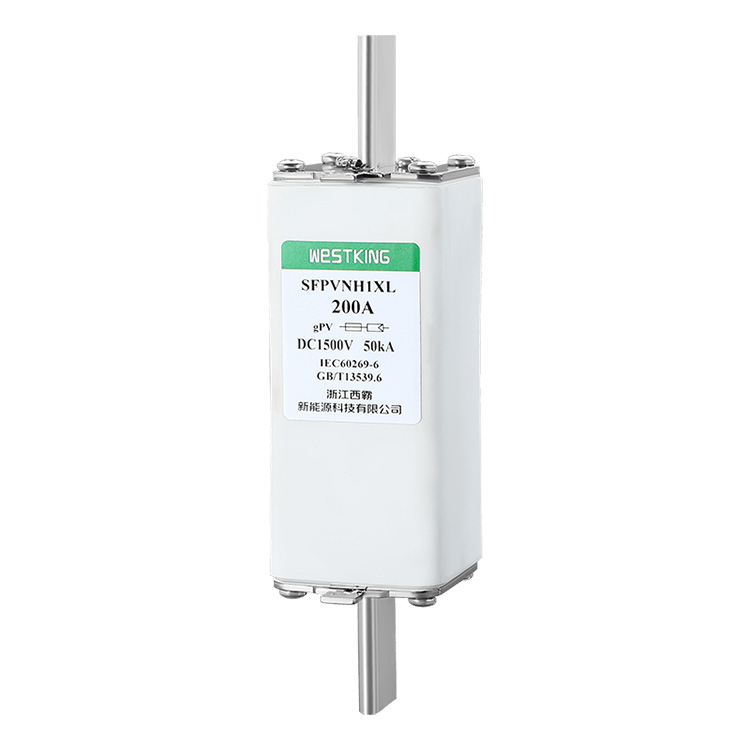

NH1XL GPV 1500VDC Sigorta Bağlantısı

Fotovoltaik teknolojisindeki gelişmelerle birlikteNH1XL GPV 1500VDC Sigorta Bağlantısı, güneş enerjisi dönüşümünün verimliliği sürekli olarak artmaktadır. Sonuç olarak, çok sayıda fotovoltaik güç istasyonu 1000Vdc'den 1500VDC'ye geçiş yaptı, bu da güç kayıplarının azalmasına ve sistem verimliliğinin artmasına neden oldu.

Talep Gönder

Ürün Açıklaması

Fotovoltaik teknoloji geliştikçeNH1XL GPV 1500VDC Sigorta Bağlantısı, güneş enerjisinin dönüşüm verimliliği artmaya devam ediyor. Birçok fotovoltaik enerji santrali voltajlarını 1000Vdc'den 1500VDC'ye yükselterek güç kayıplarını azalttı. Pazar talebine yanıt olarak WESTKING, çağdaş fotovoltaik alanın elektriksel koruma ihtiyaçlarını karşılamak için 10X85mm, 10/14X85mm ve NH1XL, NH2XL, NH3XL serisi kare tüp tipi yüksek akım fotovoltaik sigortalar dahil olmak üzere bir dizi 1500VDC fotovoltaik koruma sigortası geliştirdi. . Gerilim yükseltmesi, sigortaların üretim süreci için daha yüksek gereksinimler doğurur. WESTKING'in bağımsız bir araştırma ve geliştirme kurumu vardır ve çekirdek bileşen olan sigorta eriyiği, yüksek voltaj kesme işlemi sırasında oluşan ark şokunu etkili bir şekilde absorbe etmek için yüksek arklı malzemeyi benimser ve aşırı yük akımının güvenli bir şekilde kapatılmasını sağlar.

Teknik veri

• Nominal voltaj:	1500Vdc •Nominal akımlar:
63A...250A	•Kullanım kategorisi:
gPV	•Nominal kesme kapasitesi:
50kA	•Minimum kesinti derecesi:
1,35·In	• Kaynaşmayan akım:
1.13·In	•Depolama sıcaklığı:
-40°C ... 90°C	•Çalışma sıcaklığı :
-40°C ... 85°C

•Ortam sıcaklığı 25°C'yi aştığında lütfen WESTKING Solar sigorta sıcaklığı düzeltme tablosuna bakın.

NH1XL GPV 1500VDC Sigorta BağlantısıStandartlar

IEC/EN 60269-1 Sigorta bağlantıları – genel gereksinimler

IEC/EN 60269-6 Güneş fotovoltaik sistemleri için sigorta bağlantıları

UL248-19 Fotovoltaik sigorta bağlantıları

RoHS Uyumlu

NH1XL GPV 1500VDC Sigorta BağlantısıANAHTAR ÖZELLİKLER/AVANTAJLAR

Küresel tanınma

Düşük arıza akımı kesme özelliği

Düşük güç tüketimi

Yüksek mukavemetli alümina seramik

Yüksek verimlilik, düşük güç tüketimi

Kolay ekleme kurulumu

NH1XL GPV 1500VDC Sigorta BağlantısıUYGULAMALAR

Fotovoltaik enerji üretimi koruma uygulamaları

İnvertörlerin korunması

Gelen ağ akımına karşı koruma

Sertifikalar

• is09001 iatf16949

Menşei

Çin

NH1XL GPV 1500VDC Sigorta BağlantısıELEKTRİKSEL ÖZELLİKLER

Anma akımı	I2t(A2'ler)		Güç kaybı (w) 1,0 inç	Net ağırlığı
Anma akımı	Erime	Takas	Güç kaybı (w) 1,0 inç	Net ağırlığı
63A	500	1250	22	960g
80A	680	2300	24
100A	1100	4200	29
125A	2000	8000	35
160A	5200	19000	42
200A	9500	46000	52
250A	16800	82000	60
