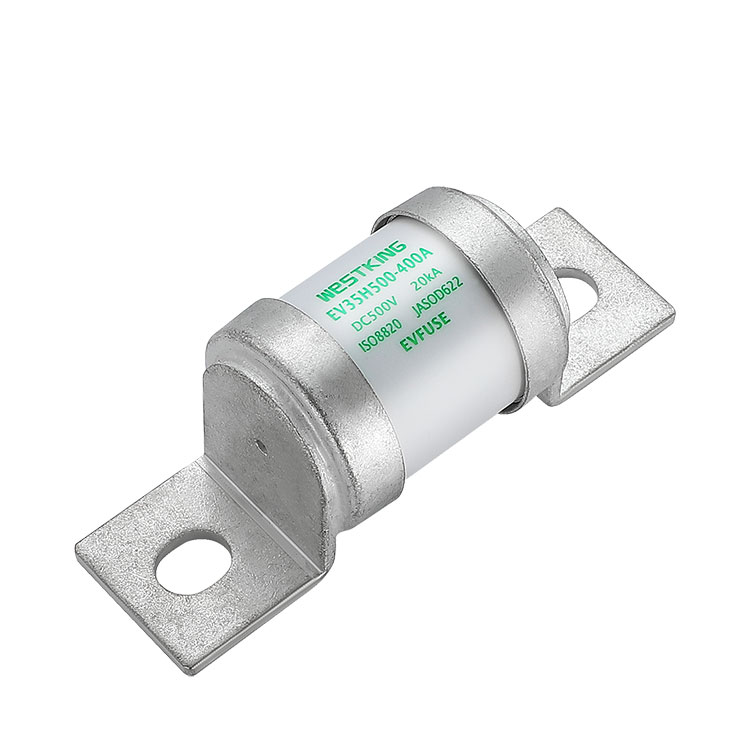

H EV Sigorta 500VDC Serisi

Westking EVFUSE® serisi, Tip H, 500VDC gerilime sahip elektrikli araçlar (EV) için tasarlanmıştırH EV Sigorta 500VDC Serisi. Binek araçlarda yaygın olarak kullanılan, voltajı 500VDC'ye eşit veya daha düşük olan elektrikli araçların akü paketlerini korumak için uygundurlar. Bu sigortaların yapısı ve özellikleri, cıvatalı sıkma yapısına ve yüksek alümina yüksek sıcaklığa dayanıklı seramik malzemelere sahip, yeni enerjili elektrikli araçların uygulama koşullarına tamamen uygundur. Bu sigortalar pazar lideri kompaktlık, darbe direnci ve ömür boyu dayanıklılık simülasyon fonksiyonları sunarak sürücü, yardımcı ve akü sistemleri için yüksek performanslı DC koruması sağlar.

Talep Gönder

Ürün Açıklaması



WESTKING 500VDC AKÜ PAKETİ SİGORTALARIH EV Sigorta 500VDC Serisititreşime dayanıklı ve yüksek ve düşük sıcaklıklara dayanabilen elektrikli araçlar için güvenilir ve emniyetli koruma sağlar. Çin pazarındaki yeni enerjili elektrikli araçlar için en iyi seçeneklerden biri olan bu sigortalar, çeşitli senaryolarda olağanüstü performanslarını ve güvenilirliklerini sergileyerek sürdürülebilir ulaşım için güvenlik ve istikrar sağlıyor.


Teknik veriler

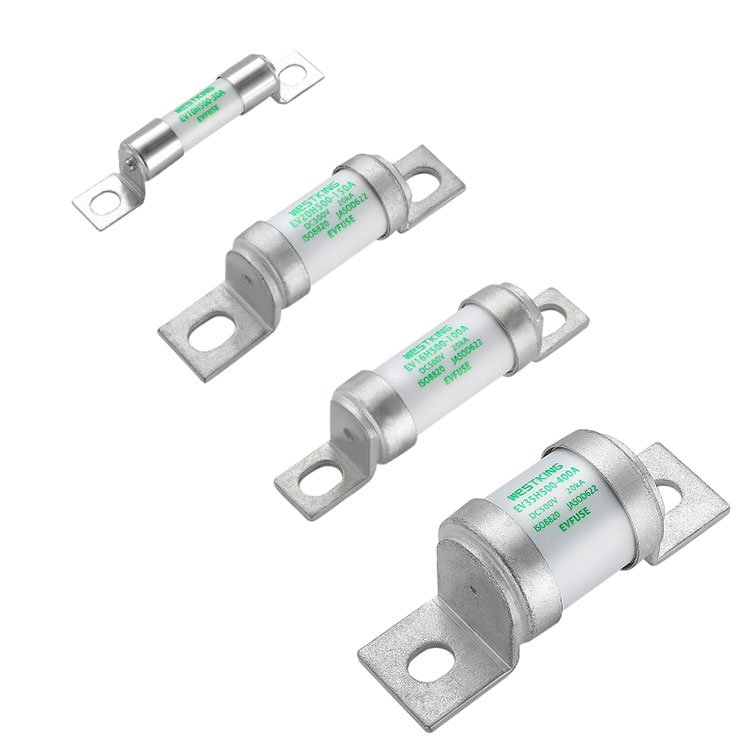

Tip Nominal gerilim derecelendirildi akıntılar
EV10H500-(Amp) 500VDC 10A-50A
EV16H500-(Amp) 500VDC 20A-100A
EV20H500-(Amp) 500VDC 50A-150A
EV35H500-(Amp) 500VDC 200-400A
•Kullanım kategorisi: gEV
•Nominal kesme kapasitesi: 20 kA
•Zaman sabiti: 2±0,5ms
•Ortam sıcaklığı : -40°C ... 125°C


Malzeme Açıklaması:

1- Sigorta tüpü yüksek mukavemetli %95 alümina seramiği benimser,

2- Sigorta elemanı ithal Japon malzemesi kullanır ve hassas damgalamaya tabi tutulur.


Yapısal Süreç:

1- Metal bakır parçalar perçinlenip tekrar kaynak yapılır;

2- Dahili kuvars kumu, WESTKING'in benzersiz kürleme işlemi sürecini benimser ve dinamik çalışma sırasında hat hatalarından kaynaklanan ürün ayrılmasını ve ark sıçramasını önler.


Standartlar

ISO8820-8

D622'Yİ ALIN

Otomotiv gerekliliklerine uygunluk için ITAF16949 kalite sistemi altında üretilmiştir

RoHS uyumlu

REACH beyanı talep üzerine sunulur


ANAHTAR ÖZELLİKLER/AVANTAJLAR

Akım dalgalanmasına karşı güçlü direnç

Zorlu sürüş koşullarına toleranslı

Güvenli ve güvenilir kaynaştırma özellikleri

Aşırı yük ve kısa devreye karşı çift koruma

Düşük sıcaklık artışı ve güç tüketimi, pil menzilini genişletir

Yüksek kırma kapasitesi


UYGULAMALAR

Pil paketi koruması

BDU ve PDU

Yardımcılar için Akü Bağlantı Kutusu

BU/TÜMÜ

Elektrik Enerjisi Depolama

Pil şarj cihazı

Süper kapasitör paketi koruması

DC röle / ayırıcı / anahtar için yedek koruma

Bakım Güvenliği Bağlantısının Kesilmesi (MSD)


Sertifikalar

is09001 iatf16949


Menşei

Çin


EV SİGORTASI EV ve pil takımı için 500VDC EV10H500 koruması

Tip I2t (A2'ler) Güç kaybı 0,5 In (w) Net ağırlığı (G)
Erime Takas

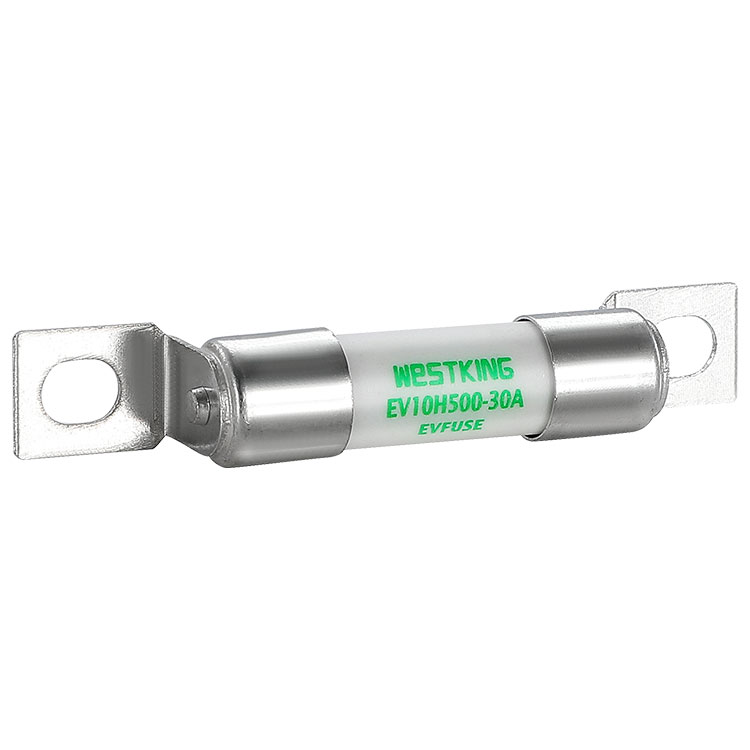

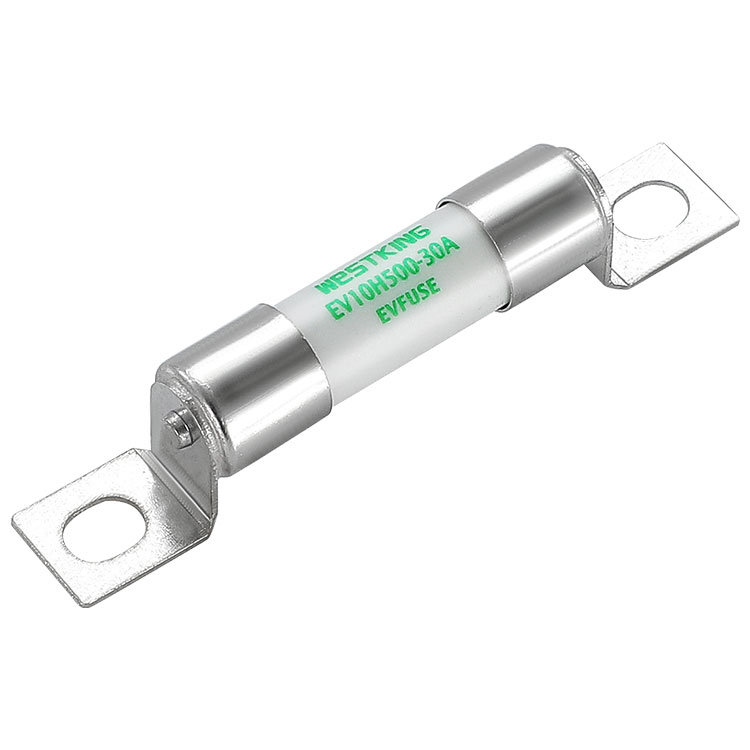

EV10H500﹣10A 350 420 0.60 12.34
EV10H500﹣12A 430 650 0.65
EV10H500﹣16A 670 1280 0.75
EV10H500﹣20A 800 1520 0.80
EV10H500﹣25A 960 1820 1.00
EV10H500﹣30A 1200 2100 1.20
EV10H500﹣35A 1350 2600 1.50
EV10H500﹣40A 1645 3250 2.10
EV10H500﹣50A 2560 4896 3.20


EV SİGORTASI EV ve pil paketi için 500VDC EV16H500 koruması

Tip I2t (A2'ler) Güç kaybı 0,5 In (w) Net ağırlığı (G)
Erime Takas

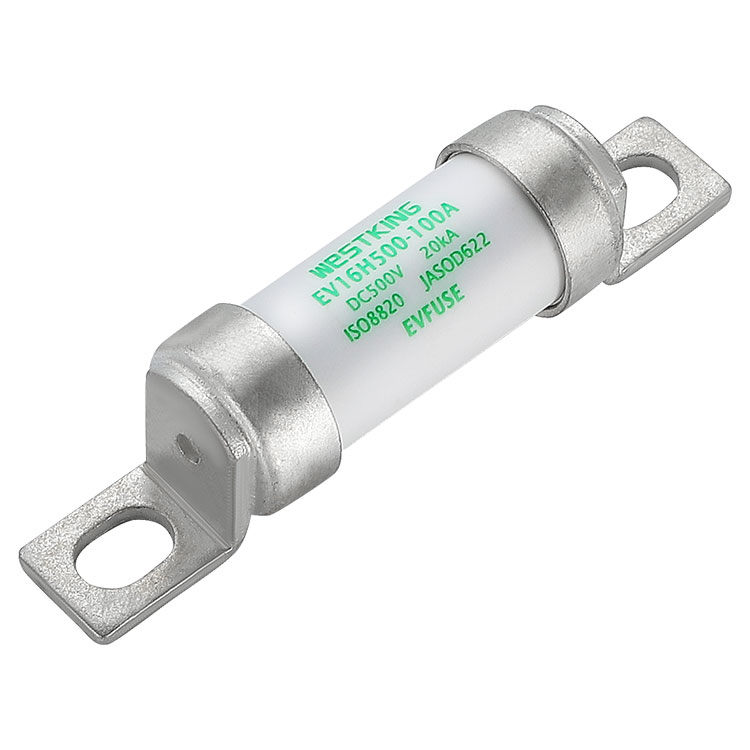

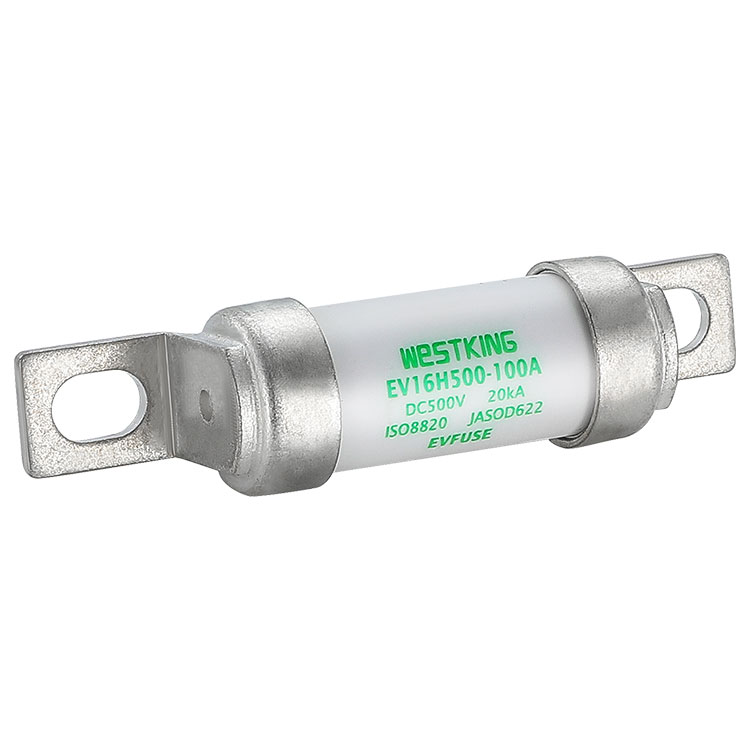

EV16H500-20A 650 2800 1.2 43.83
EV16H500-25A 1050 4000 1.5
EV16H500-32A 1700 6300 1.8
EV16H500-40A 3000 8500 2.0
EV16H500-50A 5850 15600 2.5
EV16H500-60A 8500 24500 2.8
EV16H500-70A 10250 38000 3.0
EV16H500-80A 14500 57600 3.2
EV16H500-100A 21000 76000 3.5


EV SİGORTASI EV ve pil takımı için 500VDC EV20H500 koruması

Tip I2t (A2'ler) Güç kaybı 0,5 In (w) Net ağırlığı (G)
Erime Takas

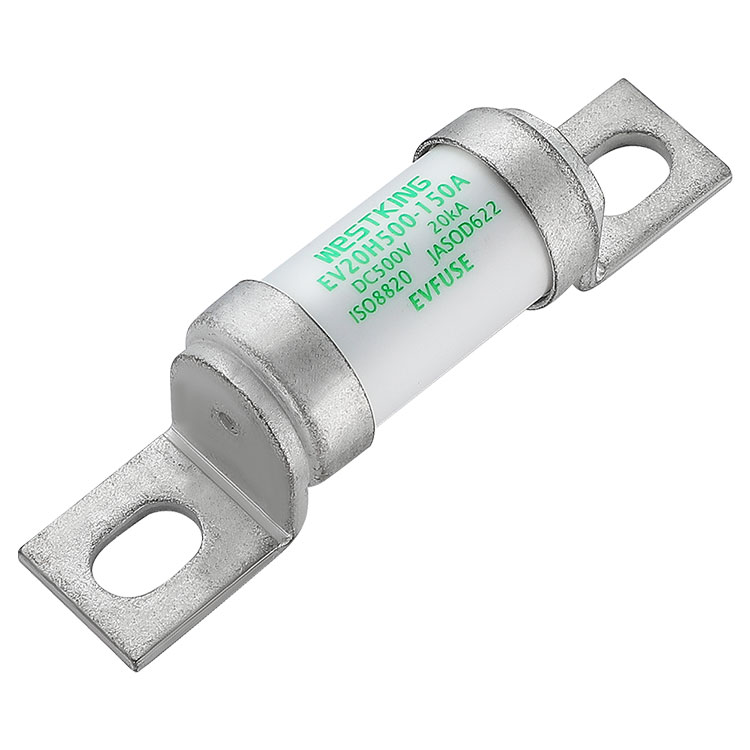

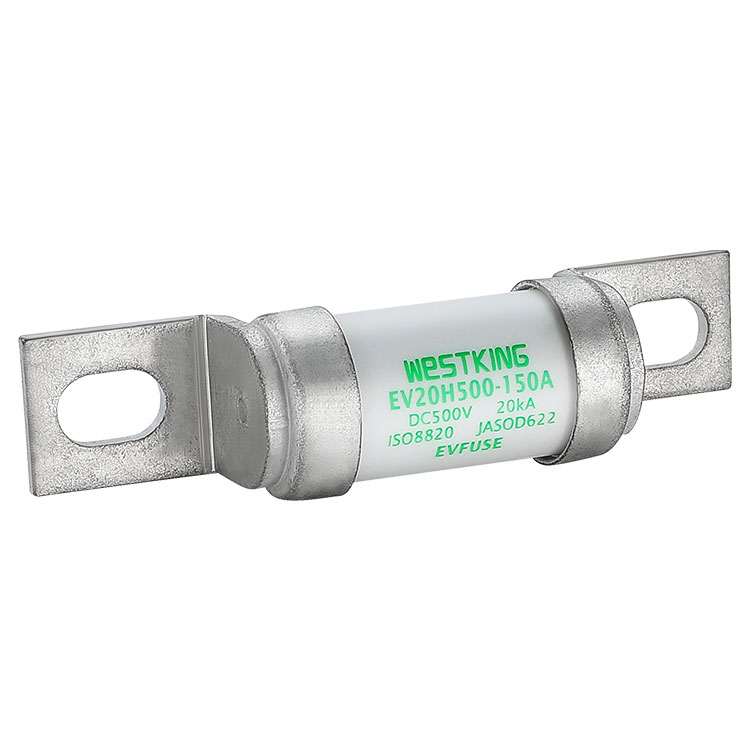

EV20H500﹣50A 380 750 1.10 85.6
EV20H500﹣60A 550 1100 1.40
EV20H500﹣70A 750 1500 1.58
EV20H500﹣80A 930 2280 1.80
EV20H500﹣100A 1500 3010 2.30
EV20H500﹣125A 1410 4202 3.10
EV20H500﹣150A 2010 6100 3.68


EV SİGORTASI EV ve pil takımı için 500VDC EV35H500 koruması

Tip I2t (A2'ler) Güç kaybı 0,5 In (w) Net ağırlığı (G)
Erime Takas

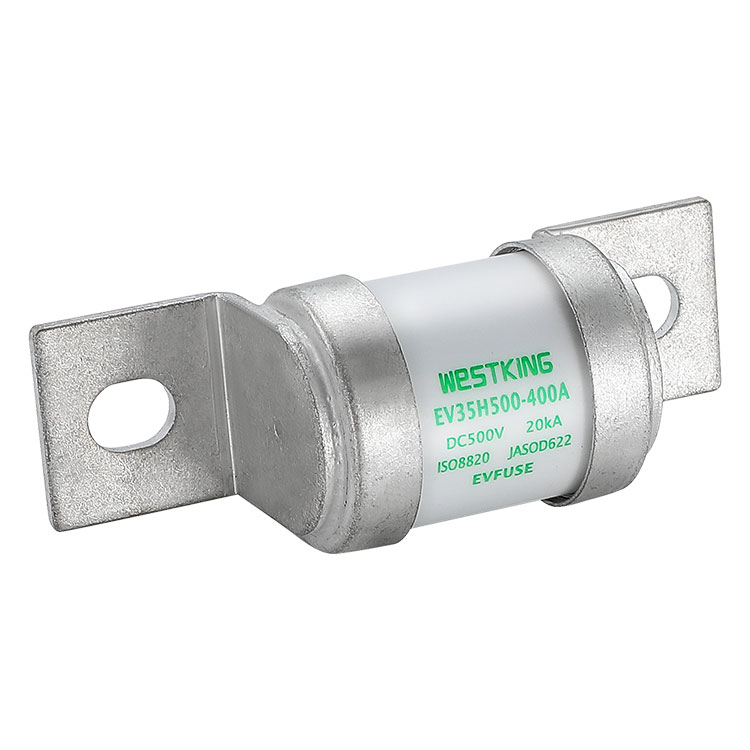

EV35H500﹣200A 3250 27000 6.20 226
EV35H500﹣250A 6000 48500 6.90
EV35H500﹣300A 7100 60000 7.80
EV35H500﹣350A 11500 90500 8.80
EV35H500﹣400A 15000 110000 10.20


EV FUSE t-I özellikleri


sıcaklık düzeltme katsayısı grafiği


Tanım:

1.Sigorta -5°C ila 40°C sıcaklık aralığında normal şekilde çalışır ve herhangi bir ek düzeltme gerekmez.

2. İzin verilen kullanım koşulları -40°C ila 85°C'dir.

3. İzin verilen kullanım koşulları dahilinde bu tabloya bakın.


Sizi WESTKING EVFUSE ile tanıştıralım, emniyetli ve güvenilir bir EV sigortasının yapısı bu şekilde olmalıdır

1-Metal uç kapağı ve mor bakır ayaklar titreşimden dolayı düşmeyecek şekilde perçinlenip yeniden kaynaklanmıştır.

2-Sigorta tüpü, elektrik ark etkisine dayanıklı ve yüksek sıcaklıklarda deforme olmayan yüksek alümina seramikten yapılmıştır.

3-Sigorta elemanı, ithal Japon alaşımlı malzemelerden hassas bir şekilde damgalanmıştır ve akım şokuna karşı dayanıklılık sağlar.

4-Ark söndürme ortamı, seçici olarak temizlenen ve işlenen yüksek saflıkta kuvars kumudur.

5-Kuvars kumunu sabitlemek için WESTKING tarafından geliştirilen bir kürleme işlemi kullanılarak sigorta elemanının titreşim nedeniyle ayrılması önlenir ve elektrik arkı etkisinin şiddeti etkili bir şekilde azaltılır.

6-Direnci azaltmak için iç ve dış uç kapaklarında sıkı geçme kullanılmıştır.
