WESTKING EV FUSE'ın H tipi ve J tipi tasarımları
elektrikli araç cihaz alanının yerleşim problemini tam olarak düşünün. Tasarım süreci sırasında WESTKING ekibi, sigortaların sınırlı alanlara etkili bir şekilde monte edilebilmesini sağlamak için elektrikli araçların iç yapısını ve ekipman düzenini kapsamlı bir şekilde inceledi.
H tipi ve J tipi sigortalar sırasıyla farklı uygulama senaryoları için optimize edilmiştir. H tipi sigorta, kompakt tasarımı ve küçük boyutuyla sınırlı alana sahip küçük boyutlu elektrikli araçlar için oldukça uygundur. Ancak J tipi sigortanın boyutu daha büyüktür ve daha yüksek akım taşıma kapasitesine sahiptir, bu da onu büyük boyutlu elektrikli araçlar ve elektrikli araçlar için daha uygun hale getirir.

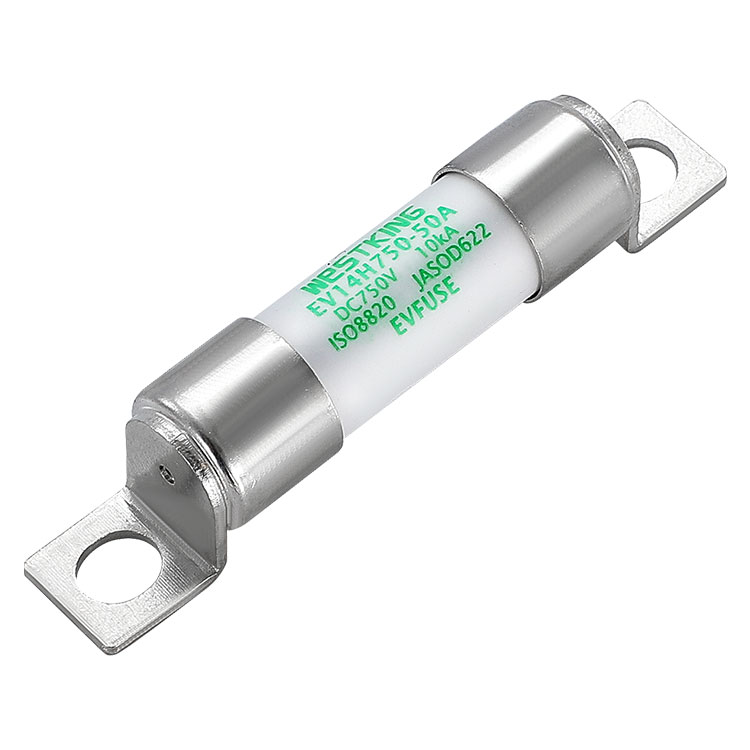

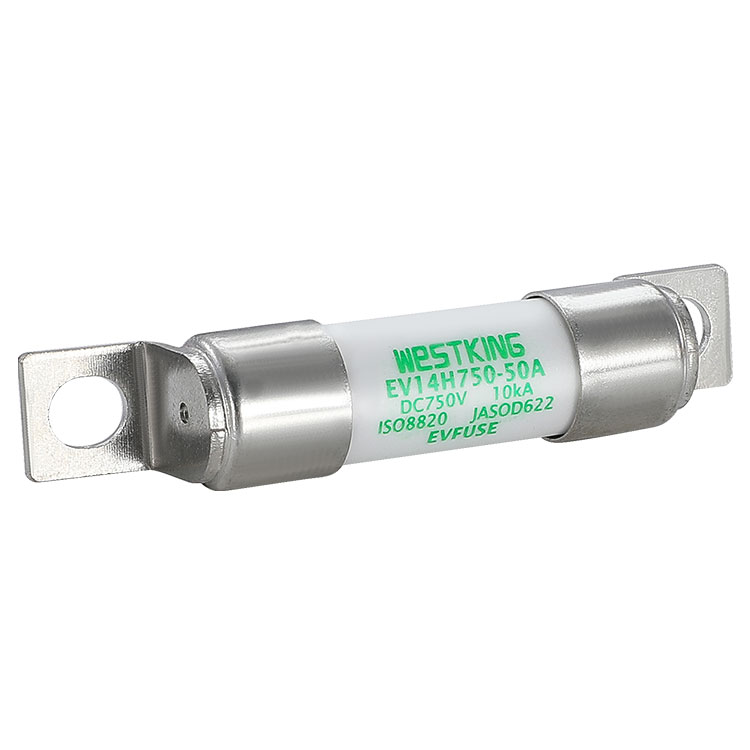

EV14H750, WESTKING tarafından üretilen, 750VDC'nin altındaki gerilim platformları için tasarlanmış yeni bir enerji araç koruma sigortasıdır. Esas olarak dal devrelerinin korunması için kullanılır ve maksimum 60A akım aralığına sahiptir. Bu sigortanın küçük boyutu ve yüksek kesme kapasitesi, onu elektrikli araçlar için mükemmel bir seçim haline getiriyor
Tip | Nominal gerilim | Oy akıntılar |
EV14H750-(Amp) | 750VDC | 12A-60A |
•Kullanım kategorisi: | gEV |
•Nominal kesme kapasitesi: | 20 kA |
•Zaman sabiti: | 2±0,5ms |
•Ortam sıcaklığı : | -40°C ... 125°C |
1- Sigorta tüpü yüksek mukavemetli %95 alümina seramiği benimser,
2- Sigorta elemanı ithal Japon malzemesi kullanır ve hassas damgalamaya tabi tutulur.
1- Metal bakır parçalar perçinlenip tekrar kaynak yapılır;
2- Dahili kuvars kumu, WESTKING'in benzersiz kürleme işlemi sürecini benimseyerek dinamik çalışma sırasında hat arızalarından kaynaklanan ürün ayrılmasını ve ark sıçramasını önler.
ISO8820-8
D622'Yİ ALIN
Otomotiv gerekliliklerine uygunluk için ITAF16949 kalite sistemi altında üretilmiştir
RoHS uyumlu
REACH beyanı talep üzerine sunulur
Akım dalgalanmasına karşı güçlü direnç
Zorlu sürüş koşullarına toleranslı
Güvenli ve güvenilir kaynaştırma özellikleri
Aşırı yük ve kısa devreye karşı çift koruma
Düşük sıcaklık artışı ve güç tüketimi, pil menzilini genişletir
Yüksek kırma kapasitesi
Pil paketi koruması
BDU ve PDU
Yardımcılar için Akü Bağlantı Kutusu
HEPSİ
Elektrik Enerjisi Depolama
Şarj Aleti
Süper kapasitör paketi koruması
DC röle / ayırıcı / anahtar için yedek koruma
Bakım Güvenliği Bağlantısının Kesilmesi (MSD)
is09001 iatf16949
Çin
Tip | I2t(A2'ler) | Güç kaybı 0,5 In (w) | Net ağırlığı (G) | |
Erime | Takas | |||
EV14H750﹣12A | 412 | 517 | 0.54 | 29.5 |
EV14H750﹣16A | 536 | 735 | 0.71 | |
EV14H750﹣20A | 821 | 1594 | 0.84 | |
EV14H750﹣25A | 1014 | 1893 | 1.06 | |
EV14H750﹣30A | 1253 | 2347 | 1.39 | |
EV14H750﹣40A | 1890 | 3743 | 1.73 | |
EV14H750﹣50A | 2951 | 5384 | 1.96 | |
EV14H750﹣60A | 3846 | 7543 | 2.30 |
Tanım:
1.Sigorta -5°C ila 40°C sıcaklık aralığında normal şekilde çalışır ve herhangi bir ek düzeltme gerekmez.
2. İzin verilen kullanım koşulları -40°C ila 85°C'dir.
3. İzin verilen kullanım koşulları dahilinde bu tabloya bakın.
1-Metal uç kapağı ve mor bakır ayaklar titreşimden dolayı düşmeyecek şekilde perçinlenip yeniden kaynaklanmıştır.
2-Sigorta tüpü, elektrik ark etkisine dayanıklı ve yüksek sıcaklıklarda deforme olmayan yüksek alümina seramikten yapılmıştır.
3-Sigorta elemanı ithal Japon alaşımlı malzemelerden hassas bir şekilde damgalanmıştır ve akım şokuna karşı dayanıklılık sağlar.
4-Ark söndürme ortamı, seçici olarak temizlenen ve işlenen yüksek saflıkta kuvars kumudur.
5-WESTKING tarafından geliştirilen bir kürleme işlemi kuvars kumunu sabitlemek için kullanılır, sigorta elemanının titreşimler nedeniyle ayrılması önlenir ve elektrik arkı etkisinin şiddeti etkili bir şekilde azaltılır.
6-Direnci azaltmak için iç ve dış uç kapaklarında sıkı geçme kullanılmıştır.
